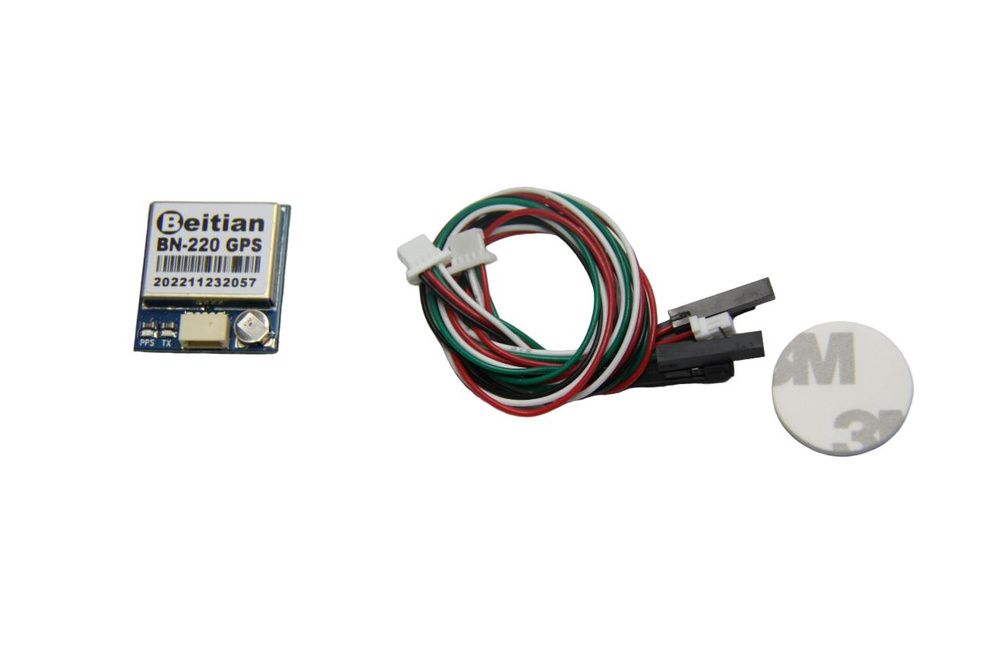

GPS модуль BN-220

Модуль GPS/Glonass Beitian BN-220. Легкий модуль небольшого размера подходит для оснащения радиоуправляемых моделей, дронов, квадрокоптеров и самолетов.

Распиновка:

PIN 1 - GND - G - Ground

PIN 2 - TX - O - Serial Data Output

PIN 3 - RX - I - Serial Data Input

PIN 4 - VCC - I - DC 3.0V-5.5V supply input

Технические характеристики:

Микросхема: U-BLOX M8030-KT

Количество каналов: 72

Поддерживаемые стандарты: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS

Интерфейс: UART

Чувствительность отслеживания -167дБм

Чувствительность обновления -160дБм

Чувствительность холодного старта: -148дБм

Чувствительность горячего старта: -156дБм

Точность позиционирования: 2.0м

Точность показателей скорости: 0.1м/c

Тайминг: 1us (синхронизация с GPS)

Продолжительность холодного старта: 26сек

Продолжительность теплого старта: 25сек

Продолжительность горячего старта: 1сек

Support Rate: 4800bps to 921600bps, Default 9600bps

Data Protocol: NMEA-0183 or UBX, Default NMEA-0183

Single GNSS: 1Hz-18Hz

Concurrent GNSS: 1Hz-10Hz, Default 1Hz

Максимальная высота: до 50км

Максимальная скорость: до 515м/с

Максимальное ускорение: 4G

Напряжение питания: 3.0В-5.5В

Потребление в активном режиме: 50мА (5В)

Рабочая температура: -20°C до 60°C
